M26水聽器在城市供水管道泄漏監測中的24小時不間斷監聽?wèi)?yīng)用方案

　　一、技術背景與需求分析

　　城市供水管道泄漏監測是保障水資源安全、降低輸配損耗的核心環節。傳統人工巡檢方法受限于響應速度慢、定位精度低等問題，難以滿足現代化城市管網管理需求。M26水聽器作為基于壓電陶瓷技術的高靈敏度聲學傳感器，通過實時采集管道內流體泄漏產生的振動信號，可實現24小時不間斷的泄漏監測與精準定位。其16位分辨率采集功能(動態范圍≥96dB)能夠捕捉微弱聲波信號，為泄漏事件識別提供高精度數據支持。

　　二、M26水聽器技術參數與性能優勢

　　1. 核心參數

　　? 工作頻率：20Hz-20kHz，覆蓋低頻泄漏聲波(<300Hz)至高頻噪聲范圍

　　? 靈敏度：≥-166.5dB Vre 1V/μPa，可探測壓力波動≤0.01Pa的微泄漏

　　? 分辨率：16位ADC采樣，支持0.0015%量程的信號解析能力

　　? 環境適應性：IP68防護等級，-40℃至+85℃寬溫域運行，靜態承壓68Bar(1000psi)

　　2. 技術優勢

　　? 非侵入式監測：通過卡箍式鎖緊安裝于管道外壁，無需停水施工

　　? 低功耗設計：整機功耗≤150mW，支持太陽能供電系統長期運行

　　? 抗干擾能力：采用四芯帶屏蔽電纜傳輸信號，有效抑制電磁噪聲

　　三、24小時不間斷監聽系統架構

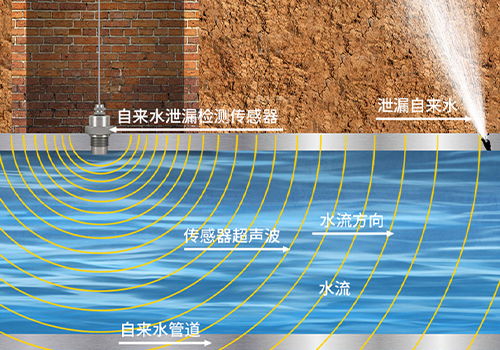

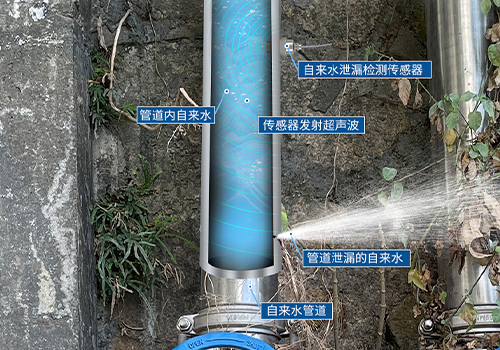

　　1. 傳感器部署方案

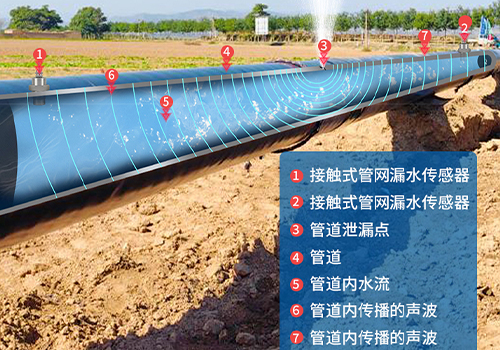

　　? 安裝位置：沿供水主管線每隔500-1200米設置監測節點，重點覆蓋閥門井、彎頭、三通等應力集中區域

　　? 安裝方式：采用3/4NPT螺紋接口直接固定于管道外壁，確保傳感器發射面與管壁緊密貼合

　　2. 數據采集與傳輸模塊

　　? 前端采集單元：集成16位ADC的RTU設備，支持4-20mA/RS485雙模輸出

　　? 通信協議：LoRaWAN無線組網，空曠環境下傳輸距離≥5km，支持Mesh自組網

　　? 邊緣計算：內置頻譜分析算法，可實時過濾背景噪聲(如交通振動、泵站干擾)

　　3. 后端分析平臺

　　? 泄漏識別模型：基于機器學習的聲紋特征庫，區分正常工況噪聲與泄漏信號

　　? 定位算法：采用時差定位(TDOA)技術，結合多節點數據交叉驗證，定位精度≤±2m

　　? 可視化界面：GIS地圖實時展示泄漏點坐標，支持歷史數據回溯與泄漏趨勢分析

　　四、技術驗證與標準符合性

　　1. 實驗室測試

　　? 靈敏度測試：在0.1MPa壓力下，可清晰識別直徑0.5mm人工孔泄漏信號

　　? 耐久性測試：連續運行5000小時后，靈敏度衰減≤0.5dB

　　2. 行業標準符合性

　　? 滿足CJ/T 266-2017《城鎮供水管網漏損控制及評定標準》要求

　　? 通過EMC電磁兼容性認證(GB/T 17626系列標準)

　　五、結論與展望

　　M26水聽器憑借其16位高分辨率采集能力、寬溫域運行特性及智能分析算法，為城市供水管道泄漏監測提供了可靠的技術解決方案。未來，隨著5G+AIoT技術的融合應用，水聽器系統將實現更高效的邊緣計算與云端協同，推動城市智慧水務向全域感知、精準決策方向升級。
