200KHz-50KHz 水下測距換能器 DYW-50/200-NA
名稱：200KHz-50KHz 水下測距換能器
型號：DYW-50/200-NA
量程：200KHz 0.6～120m 50KHz 3～500m
盲區：200KHz 最小盲區為0.6m 50KHz 最小盲區為3m
頻率：200KHz±5% 50KHZ±5%
壓力：≤10公斤或者1MPa
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波流量計，水下測距儀
產品詳情
一、換能器的主要技術指標
名稱 | 200KHz / 50KHz 水下測距換能器 超聲波淤泥界面儀換能器 | 工作溫度 | -40～+80℃ |
型號 | DYW-50/200-NA | 壓力 | ≤10公斤或者1MPa |
頻率 | 200KHz±5% / 50KHZ±5% | 角度 | (波束寬度)半功率角@-3dB：7.5°±1， 銳度角：17.5°±2（200KHz） (波束寬度)半功率角@-3dB：27°±2， 銳度角：68°±4（65KHz） |
量程 | 200KHz 0.6～120m 50KHz 3～500m | 外殼材質 | POM |
最小阻抗 | 600Ω±20％ | 用途 | 超聲波流量計，水下測距儀 |
電容量 | 4300pF±20％ @1KHz | 安裝尺寸 | 詳見產品結構圖 |
靈敏度 | 探頭驅動電壓：600Vpp、距離：0.8m 回波幅度：15V（200KHZ） | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜1500Vpp | 重量 | 750g±5％(線長10m) |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
分 體 | 無 | 標配10m | 選配 |
三、換能器的接線說明
三線 紅：換能器＋，白：換能器－，藍：溫度傳感器+、黑：公共-

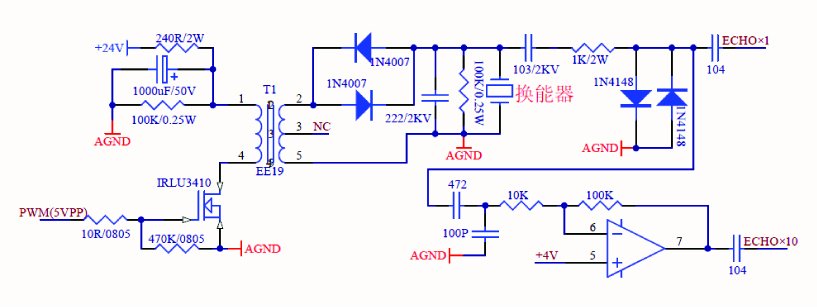

四、換能器的溫度傳感器原理圖，測試電路原理圖

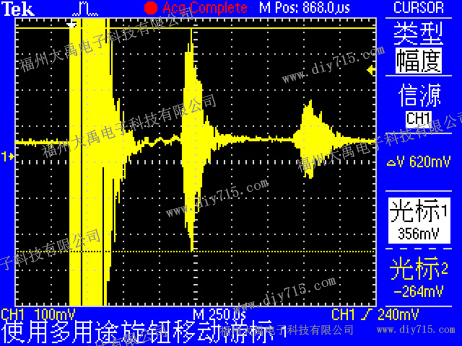

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

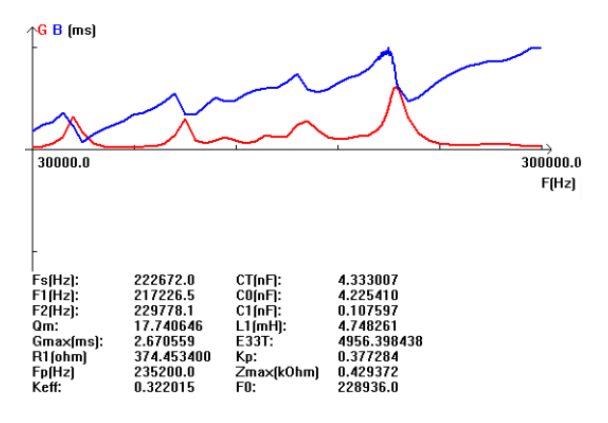

六、換能器的導納曲線圖

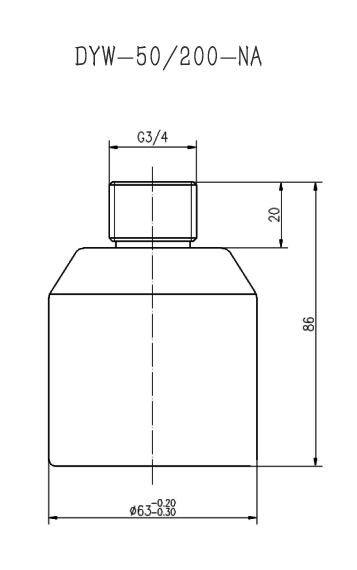

七、換能器的外形尺寸圖
